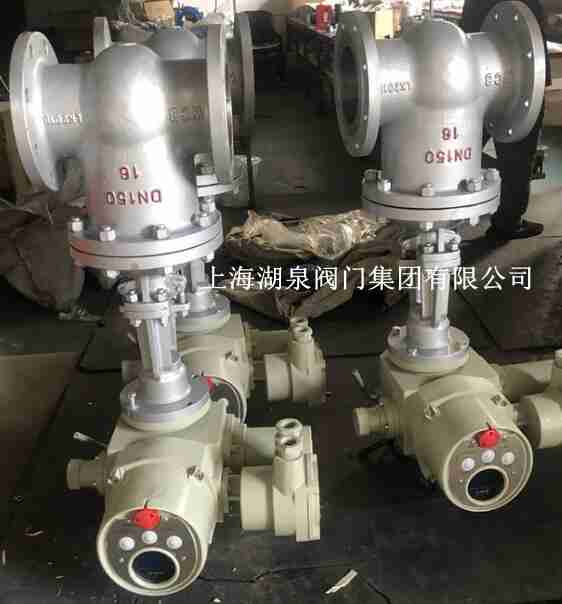

產品名稱：調節型智能電動閘閥Z941H-25C DN100[ 2021-09-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、調節型智能電動閘閥Z941H-25C DN100產品介紹
上海湖泉閥門集團有限公司調節型智能電動閘閥Z941H-25C DN100按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。本類閥門在管道中一般應當水平安裝。該結構圖開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程〉來確定。
二、調節型智能電動閘閥Z941H-25C DN100產品特點
電動調節閘閥采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。
智能調節閘閥閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
智能調節閘閥閥閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。
三、調節型智能電動閘閥Z941H-25C DN100產品特內部結構特點
軛架套管 – 鋁青銅軛架套管配置針形止推軸承，程度減少操作扭矩。
閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。
壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現的閥帽密封。
閥座環 – 焊接閥座環垂直于流動通道，易于維護。
執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒作機構。
軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
壓蓋 – 兩件式，自調節壓蓋，避免被彈出。
整體后座 – 硬面，使用壽命長。
閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM Type A105 Type F22 Type F304(L) Type F316(L) 1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L) 2 閥座 A276 420 A276 304 A276 304(L) A276 316(L) 3 閘板 A276 410 430 A182 F304 A182 F304(L) A182 F316(L) 4 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L) 5 墊片 316夾柔性石墨 316夾PTFE 6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(L) 7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 8 銷釘 A276 420 A276 304 9 填料壓套 A276 410 A182 F304(L) A182 F316(L) 10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 11 填料壓板 A105 A182 F11 A182 F304(L) A182 F316(L) 12 螺母 A194 2H A194 4 A194 8 A194 8M 13 閥桿螺母 A276 410 14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M 15 銘牌 16 手輪 A197 17 潤滑墊片 A473 431 18 填料 Flexible Graphite PTFE 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 -29℃～425℃ -29℃～550℃ -29℃～180℃
公稱壓力PN(MPa） 試驗壓力（MPa） 殼體 密封（液） 密封（氣） 上密封 1.6 2.4 1.8 0.6 1.8 2.5 3.8 2.8 0.6 2.8 4.0 6.0 4.4 0.6 4.4 6.4 9.6 7.0 0.6 7.0 10.0 15.0 11.0 0.6 11.0 16.0 24.0 18.0 0.6 18.0 殼體材料 適用介質 適用溫度(℃) 碳素鋼(C型) 水、蒸汽、油品 ≤425℃ 鉻鎳鈦鋼(P型) xiao酸類 ≤200℃ 鉻鎳鉬鈦鋼(R型) cu酸類 ≤200℃ 鉻鉬鋼(I型) 水、蒸汽、油品 ≤550℃ 閥體、閥蓋 閥板、閥座 閥桿 閥桿螺母 填料 手輪 碳素鋼 優質碳鋼 硬質金或不銹鋼 鉻不銹鋼 鋁青銅 石墨石棉盤根 可鍛鑄鐵 鉻鎳鈦鋼 不銹鋼 硬質金 鉻鎳鈦不銹鋼 鋁青銅 浸聚四氟乙 可鍛鑄鐵 鉻鎳鉬鈦鋼 不銹鋼 硬質金 鉻鎳鉬鈦不銹鋼 鋁青銅 烯石棉盤根 可鍛鑄鐵 鉻鉬鋼 合金鋼 硬質金 鉻鉬鋁鋼 鋁青銅 柔性石墨 可鍛鑄鐵
公稱
通徑標準值 參考值 電裝
型號L D 1 D 2 h L 1 H H 1 重量 kg 125 700 138 172 120 810 1124 147 305 DZW60 150 700 164 200 135 810 928 140 406 DZW60 175 750 187 222 160 830 1059 182 564 DZW90 225 850 233 282 205 830 1059 182 574 DZW120 250 900 275 330 230 870 1240 227 623 DZW180 225 850 233 282 220 870 1240 227 629 DZW120 125 700 136 172 120 810 1064 170 400 DZW60 150 705 158 198 135 830 1381 237 692 DZW90 175 750 179 225 160 830 1381 237 655 DZW120 225 850 221 282 205 870 1502 244 677 DZW180 250 1050 265 334 230 870 1718 295 1714 DZW250 300 1300 307 364 275 1170 1642 295 1668 DZW350 350 1250 346 433 320 1170 2600 370 5530 DZW550 400 1384 416 516 370 1100 2890 410 5745 DZW800 125 700 136 172 120 810 1064 170 400 DZW60 150 700 158 198 135 870 1516 244 688 DZW90 175 750 179 225 160 870 1506 237 653 DZW120 225 850 221 278 205 870 1598 303 1316 DZW180 250 1050 265 334 235 870 1875 302 1316 DZW250 300 1300 307 384 275 1170 1642 300 1517 DZW350 350 1250 346 433 320 1170 2600 370 5530 DZW500 400 1384 416 516 370 1100 2890 410 5745 DZW800 125 794 124 172 120 830 1318 214 768 DZW90 150 914 164 198 135 870 1464 259 690 DZW120 175 750 169 223 160 870 1518 256 1177 DZW120 225 850 209 278 205 870 1580 303 1370 DZW250 250 1270 255 334 235 1170 2420 363 3795 DZW350 300 1400 306 406 275 1105 2500 370 4568 DZW500 350 1600 353 464 320 1100 2860 410 6440 DZW800 125 794 120 172 120 830 1318 214 768 DZW90 150 914 142 198 135 870 1484 264 908 DZW120 15 960 163 223 160 870 1518 256 1216 DZW180 225 850 201 278 205 870 1588 303 1388 DZW250 250 1270 245 334 235 1170 2420 363 3973 DZW350 300 1400 296 406 275 1100 2500 370 4672 DZW800
